Porte-à-faux : continuité et ancrage
Publié le
Une partie sans appui à son extrémité
Un balcon, un auvent ou une dalle en porte-à-faux se prolonge au-delà de son appui. Contrairement à une travée portée entre deux appuis, son extrémité libre ne transmet pas directement les charges à un poteau ou à un mur placé dessous. Le dessin montre donc les actions verticales sur la partie libre et leur retour vers la zone porteuse.

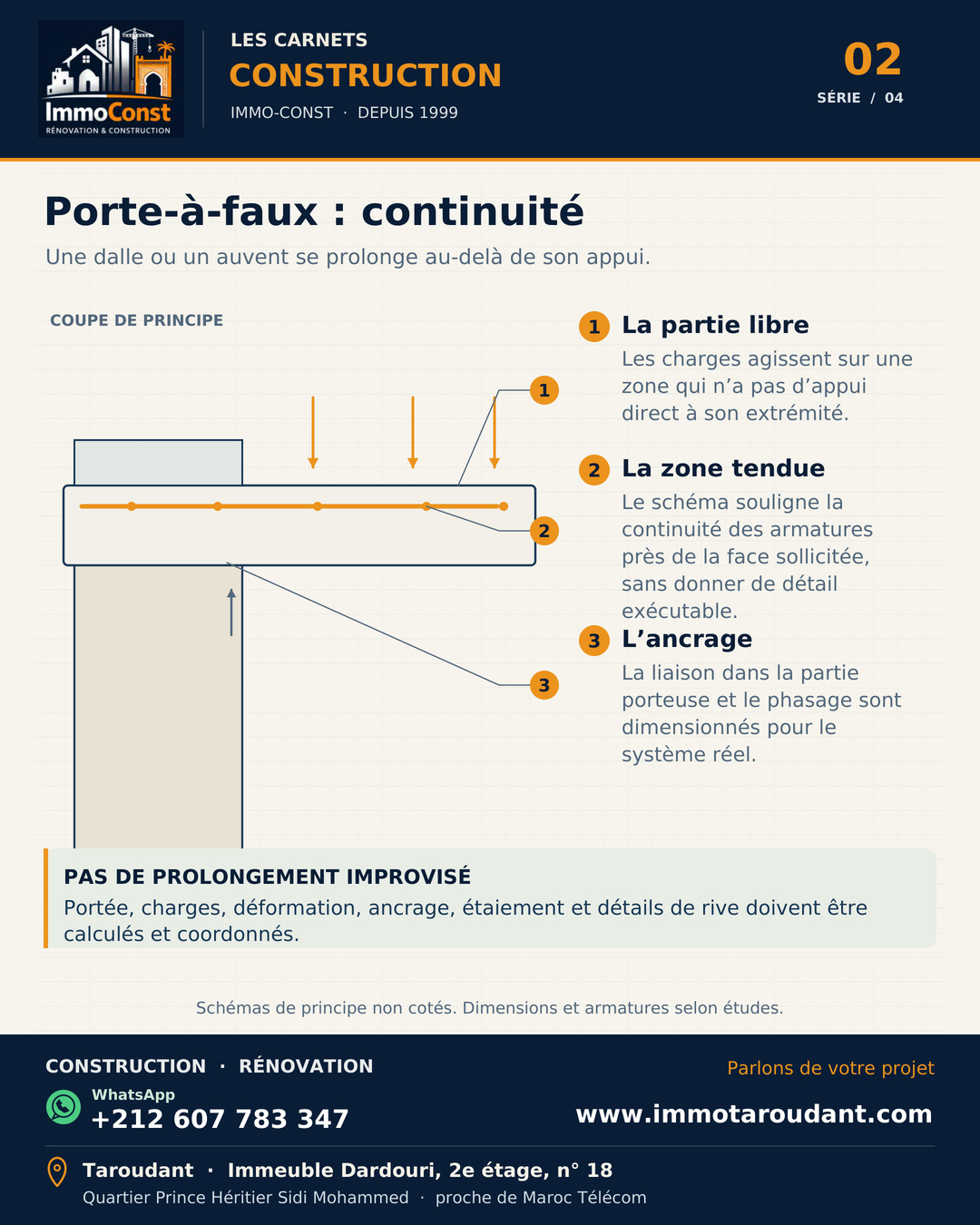

Lire le schéma
La ligne orange ne constitue pas un plan de ferraillage. Elle souligne seulement le principe de continuité des armatures dans la zone sollicitée et leur prolongement dans la partie capable de les ancrer. La position exacte des aciers, leur forme et leur longueur dépendent des charges, de la portée, des liaisons, de la géométrie et du comportement global de la structure.
Points de vigilance
Un porte-à-faux demande une attention particulière à la déformation, aux détails de rive, à l’étanchéité lorsqu’il est extérieur, au coffrage et à l’étaiement provisoire. Une modification de sa portée, l’ajout d’une charge ou la suppression d’un appui prévu peut changer son fonctionnement. Les réservations, garde-corps et équipements doivent être coordonnés avant le bétonnage.
Infociments rappelle que les armatures sont façonnées et assemblées suivant les plans d’exécution établis par les bureaux d’études, et que leur position doit être maintenue pendant le bétonnage. Cette ressource française sert ici à expliquer un principe de conception et d’exécution ; elle n’est pas présentée comme une règle automatiquement applicable au Maroc.
Schéma de principe non coté. Dimensions et armatures selon les études adaptées au projet. Les études de sol et de structure restent nécessaires selon le projet.
